為實現全封閉煤棚無組織顆粒超低排放，針對煤棚原料存儲工作區域，在保證封閉措施符合全封閉的基本條件下，采取網格化無組織排放控制措施，根據物料屬性及管控風險，配套霧炮機等措施，治理措施必須和監測措施進行聯動，儲運工作中確保起塵后能迅速抑制，肉眼無可見揚塵飄散外溢。

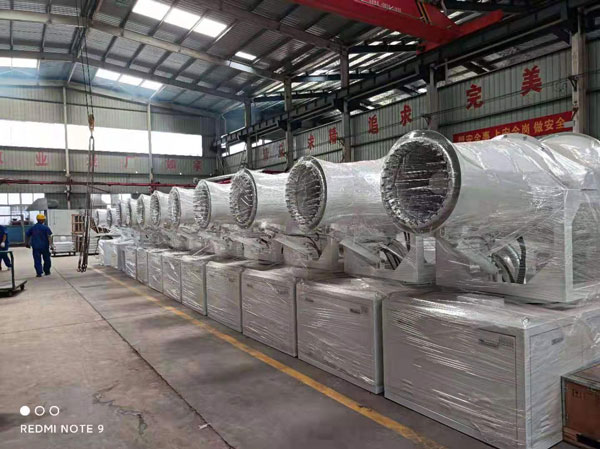

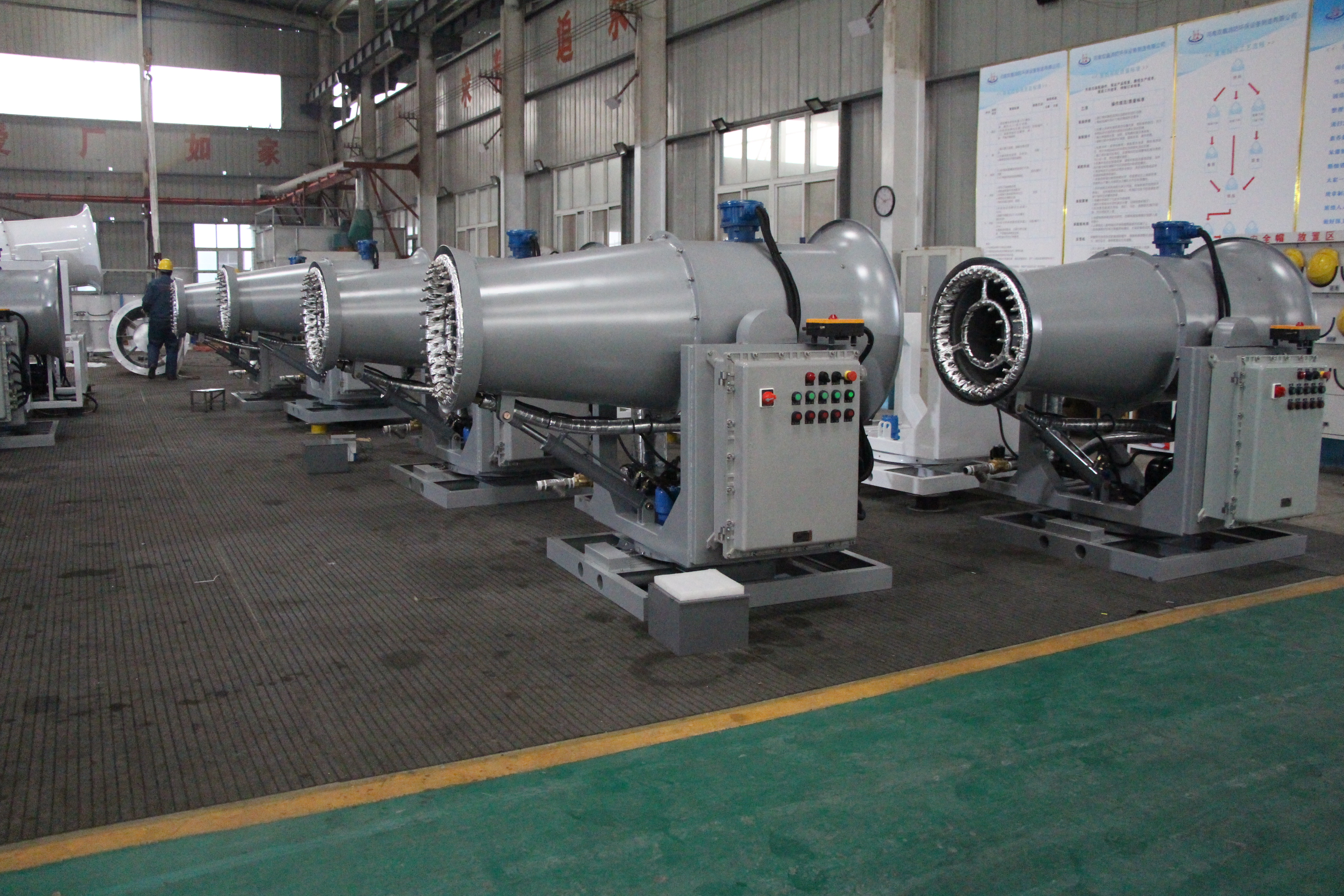

煤棚內安裝霧炮機抑塵系統，要求覆蓋整個料棚，霧炮機在煤棚兩側安裝，要求霧炮機水平旋轉±160°，垂直方向上 -10°至 60°可調，可以保證場地內各處均能噴灑到位，能夠覆蓋整個煤棚。供水管道采用防凍措施（考慮保溫、伴熱，并設置合理的放水系統）；將煤棚內全部霧炮機安裝鷹眼系統，1套鷹眼系統控制1臺霧炮，實現棚內全部霧炮自動控制。所有霧炮需接入業主無組織排放管控平臺，能夠?qū)崿F(xiàn)遠程控制，預留遠程通訊接口。
一、煤棚鷹眼聯動霧炮機要求
（1）霧炮機能通過自身的加壓裝置將水輸送至噴頭，由風機將霧化直徑≤30µm的水珠顆粒拋射至起塵位置，并能有效地吸附懸浮在空氣中的粉塵顆粒，達到抑塵作用。乙方為本項目所供設備需通過省級質量部門檢測通過，并提供省級質量檢驗檢測報告復印件。由風機將霧化的水珠顆粒拋射至起塵位置。
（2）霧炮機控制方式：風機、水加壓泵、旋轉及俯仰機構均為電機驅動，能達到手動/遙控/程序控制功能，且操作簡單。遙控有效距離不小于100米。
（3）霧炮機具有自動泄水功能，當設備停止工作時，本體設備管道內的水自動排凈。
（4）霧炮機具備相序保護功能和自動停機保護功能，當電流過大、相序接錯時，設備自動停止運行；且風機電機、水泵電機、旋轉電機和俯仰電機分別具備單獨過載保護。
（5）霧炮機及配套水系統需要安裝保溫伴熱裝置，保證冬季（-30℃以下）正常使用。
（6）設備整套采用耐腐蝕304不銹鋼棒材加工而成，且具有互換性。不得全部或局部采用鑄造品或銅制品（需提供進口產品證明）。
（7）霧炮所用的管材、管件、閥門及壓力表，均為不銹鋼304材質。
（8）固定式霧炮機外露的螺栓，材質為不銹鋼304；其他結構件螺栓采用高強度螺栓。
（9）霧炮風筒支撐架及固定底座的連接，應使用強度較大的回轉支承結構，不得使用強度較小易損耗的軸承、銅合金或高分子塑料（旋轉齒輪需有防護不外露）。
（10）霧炮機本體配置過濾精度為100μm的不銹鋼過濾器，拆裝容易并能夠適用甲方水質且不堵塞噴頭。
（11）霧炮機零部件應滿足長時間惡劣環境連續運轉需求，設備應配置水加壓泵，水加壓泵必須為多級離心式不銹鋼水泵，軸承采用全密封軸承。
（12）霧炮機應配置風機及安全防護裝置。風機的葉片為耐腐蝕的鋁合金制作，不得使用強度較小易損耗的高強塑料制作，且出廠前必須經過動平衡測試，并提供檢測報告。
（13）所有的材料及零部件（或元器件）應符合有關規范的要求，且應是新型的和優質的，并能滿足當?shù)丨h(huán)境的要求。
（14）霧炮機風筒水管線和固定底座的水管線連接件必須為萬向旋轉連接器，為不銹鋼304材質，防止軟管連接處，因長時間連續旋轉而損壞。
（15）每臺固定式霧炮機均設置一個控制箱，具有防塵、防水性能，防護等級為IP65或以上?？刂葡湎潴w采用2mm厚304不銹鋼材質,箱體板厚不低于2mm。箱體為雙門（含有機玻璃）設計。在控制箱上預留有反饋信號接口，具有遠程監控設備運行狀態。設備內置西門子PLC控制器系統，可實現遠程、就地、遙控三種控制方式。
（16）為了保護設備安全運行，方便故障排除，泵前增設電接點壓力表，泵后增設耐震壓力表，水壓低于設定值時自動停機保護。
（17）霧炮機需要支持遠程控制搖擺噴射、定點噴射等功能，并且確保噴射精度符合要求。
（18）霧炮機遠程提供如下信號，如：遠程、故障、缺水、運行、角度（要求用編碼器測量霧炮的角度）等信息，并支持遠程控制。所有霧炮的啟停信號接入無組織管控平臺，預留通訊接口。
（19）霧炮機所需動力為AC380V/50HZ的三相五線電源，供電功率滿足霧炮技術要求，用電分別取自1#、2#料棚內的380V低壓配電柜，此電纜的設計及供貨由供方負責。 （20）霧炮機電儀要求：
1、霧炮機及鷹眼系統自帶低壓動力箱柜、控制柜、就地操作箱、儀表等設備，系統內部所需的電纜、橋架及支架、電儀安裝附材由供方設計和供貨。
2、需方僅為供方每臺霧炮、鷹眼提供1路電源，霧炮、鷹眼系統內部設備所需電源由供方自帶低壓動力箱柜、控制柜、就地操作箱自己提供配電。
3、供方提供的0.4kV開關柜采用GGD型固定式低壓柜，現場就地控制箱采用2mm厚304不銹鋼材質，所有室外電氣控制盤均應滿足行業相關標準要求，考慮防雨、防水、防塵、接地措施，防護等級不低于IP65。
4、不得選用淘汰的低效高耗類型的電機，防護等級為IP54，采用佳木斯電機股份有限公司、南陽防爆集團有限公司、上海電機廠或同檔次品牌。
5、低壓90kW 及以上電機根據實際工況裝設變頻器或軟起動器，其余電機均采用直接起動方式。
6、動力、控制電纜均采用交聯聚氯乙烯鎧裝阻燃電纜。控制、保護、計算機系統電纜應采用交聯聚氯乙烯屏蔽鎧裝阻燃電纜。
7、電纜橋架采用鋼架和阻燃橋架，局部交叉或有困難部位，則采用能阻斷火路的防火槽盒和加設防火罩蓋，各電纜通道設置防火墻或阻火段。
8、低壓電氣設備接觸器、繼電器選擇西門子或同檔次產品，空開選用施耐德品牌或同檔次產品?，F(xiàn)場操作箱上開關按鈕等選擇防塵型號。微型繼電器選用和泉或同檔次產品繼電器；
9、PLC系統選擇西門子S7-1500CPU系列產品，PLC輸出和輸入另留有15%的備用點，I/O模塊的信號與現場信號需進行有效隔離，數字量輸入/輸出采用繼電器隔離，模擬量輸入/輸出采用配電器隔離，隔離配電設備選用南京優貝、菲尼克斯、托爾克等國內外大型儀表廠家產品。測量儀表選擇重慶川儀、羅斯蒙特、霍尼韋爾、西門子等國內外大型儀表廠家產品，檢測儀表加裝隔離設備后引入PLC系統。
（21）霧炮機適用的標準和規范包括：
（1）GB985-88        《氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本形式與尺寸》
（2）JB8                  《產品標牌》
（3）GB8923-88      《涂裝前鋼材表面銹蝕等級和除銹等級》
（4）GB755             《電動機基本技術要求》
（5）GB4208           《電動機外殼防護等級分類》
（6）GB3767           《噪聲源聲功率級的測定工程法和準工程法》
（7）GBJ233-82      《電器裝置工程施工及驗收規范》
（8）DB13/T 1264-2010 《遠程射霧技術應用規范》
（9）Q/UT1001-2009    《工業遙控器》 二、料棚智能化聯動管控設計
此項目主要針對煤棚、料場進行智能化粉塵綜合治理。
根據料場的實際工況，無組織料場治理要求解決超低排放要求的同步性問題。料場內在裝料、卸料、喂料、轉運等生產作業過程中引發的產塵源點多、面廣，陣發性強，存在時間和空間雙維度的不確定性，因此，在這種工況復雜、揚塵點產生位置跟數量不確定性都很高的情況下，靠傳統的人工控制方式或者簡單的控制系統是滿足不了料場的實際治理需求的，更提供不了事前、事中、事后整個的治理閉環證據鏈，因此，必須要通過無人化、智能化的管控治系統來解決這個問題。
控制系統需要形成閉環控制系統：即擁有輸入單元，輸出單元，輸出再到輸入的反饋單元才能形成一套閉環控制系統，實現無人化、智能化管控。

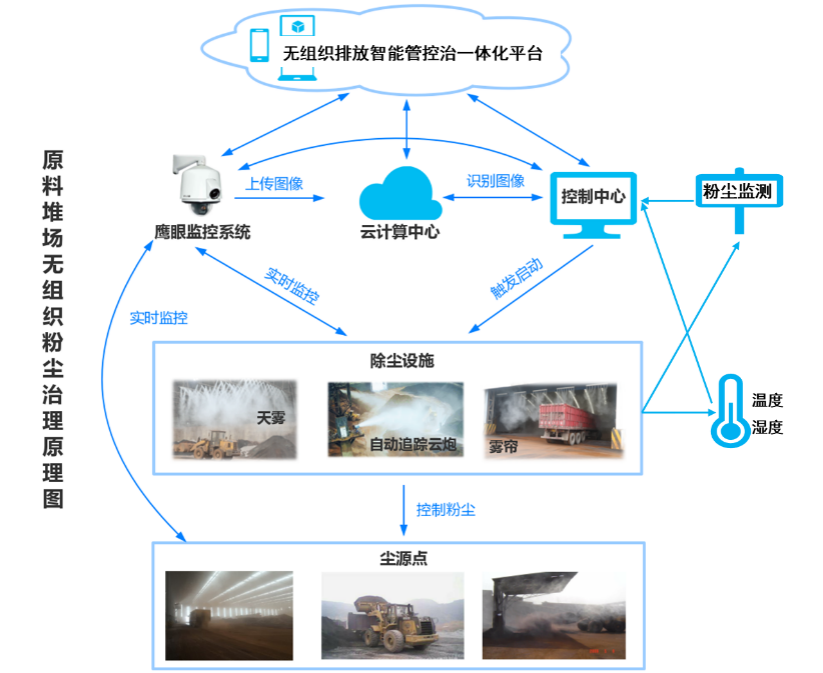

根據上方的“原料堆場無組織粉塵治理原理圖”要求通過“鷹眼監控系統→控制中心→除塵設施（超細霧炮/干霧等抑塵設施）→鷹眼識別監控系統”形成了一套完整的閉環控制系統。
該閉環控制系統功能：
（1）形成一個完整的治理閉環證據鏈，實現生產、污染與治理同步運轉，同時相應的治理記錄及視頻上傳到管控治一體化平臺方便后期核查；
（2）實現真正的無人化、智能化治理，通過這個系統完全取代傳統靠人工去啟停的控制模式，不再需要專人負責治理設施的控制工作，使得整個料場的生產與環保實現常態化；
（3）通過精準的識別，只在有污染的情況下啟動治理設施進行抑塵治理，降低耗水量，耗電量；
（4）通過精準的識別與抑塵治理，避免傳統治理設備常開，導致路面積水，物料含水率過高，影響后續生產工序等問題。
項目包括以下治理措施：
（1）智能聯動——采用鷹眼智能識別技術，聯動現場的降塵或抑塵措施，適合現場實際作業情況在源頭抑制粉塵。
（2）全方位監測——結合視覺識別、TSP等多重監測手段的實時監測數據，進行料場區域的治理聯動算法再優化，實現應對不同生產作業場景、自然干擾場景下的全方位治理適應。
（3）針對性防控——采用人工智能、大數據等算法技術，結合生產、治理、監測、監控等多源數據進行交叉分析，提前預防阻止封閉料棚內粉塵向外界飄散。
要求方案需及時通過對料場區域布設可自動識別和記錄并與現有治理設備智能聯動的鷹眼識別系統，實現整體物料堆存區域的生產運轉和治理過程同步監控和記錄保存，提供無組織治理過程的完整數據閉環和記錄，并以此全面提升無組織排放治理自動化、無人化和智能化的快速精準管控水平。
三、鷹眼視覺識別系統
1）鷹眼視覺識別系統要求
智能鷹眼控制系統要求包括動態光感捕捉系統、視覺識別算法系統、數據分析定位系統三方面內容，采用通過動態光感捕捉系統，實時動態反映車間內部生產活動及煙塵排放情況，采用基于機器學習開發的圖像識別算法系統以及結合不斷優化的神經網絡算法模型，準確識別生產活動及煙塵排放情況，進行進一步的治理決策分析。
智能鷹眼控制系統要解決料場生產治理設備同步運轉問題，能夠滿足超低排放對料場管控的要求。
（2）鷹眼識別監控系技術要求

技術要求（以下內容為參考，請供方根據實際設計數據進行修改）

l 要求達到《關于推進實施鋼鐵行業超低排放的意見》（環大氣〔2019〕35號）要求，設計方必須對圖像識別系統建設的設計、施工、調試、投入運行、通過環保部門驗收達標的工作全程追蹤； l 圖像識別系統應具備手動標定、后臺自我馴服升級、自動提高識別精度的功能，鷹眼系統攝像頭像素達到200萬像素； l 準確識別鏟車、貨車、堆取料機等車輛或設備的類型，并根據不同類型的設備工作的特點，通過模型計算判別是否存在污染行為，比如鏟車是否在裝卸料，貨車是否在自行倒料，堆取料機是否在工作等，要求準確率＞99%； l 必須能夠?qū)崟r計算出目標在棚內的絕對位置坐標，響應時間＜1s； l 必須對粉塵揚塵擴散初期的塵羽有準確的識別和辨識分類，并有效地區別塵羽和霧，要求準確率＞85%； l 必須與全廠集中管控平臺完全兼容； l 視覺識別系統在識別出污染行為發生時，必須對整個過程進行錄像，并且能將錄像文件上傳到超低集中控制系統； l 集中管控平臺應實現圖像識別系統采集數據（含污染行為錄像）的保存、分析、可視化展示、智能決策、治理核查。

4.2 智能噴霧抑塵設備聯動技術要求
現場治理設備需要跟鷹眼識別系統相互配合完成治理閉環記錄，后期需要對現有的治理設備做智能聯動，因此，對治理設備后期可以進行智能聯動的相關技術要求如下：

技術要求（以下內容為參考，請供方根據實際設計數據進行修改）

l 控制方式：圖像識別智能控制； l 污染發生到響應治理時間：≤5s； l 0人工操作； l 能適應高濃度Fe2O3、FeO、CaO、CaCO3等腐蝕性顆粒物污染環境下長時間穩定工作； l 需要與集中控制系統完美兼容； l 能適應高頻次頻繁啟停工作； l 控制系統硬件采用西門子、施耐德等國際知名品牌的高端主流型號的產品，提高控制系統的可靠性，在電路設計上充分考慮安全、可靠。
